Por qué la seguridad de su conjunto solar depende de la elección del fusible de CC fotovoltaico adecuado

2025-11-18 0 Déjame un mensaje

No importa a qué planta de energía solar entre, qué gabinete de inversor comercial abra o qué sistema fotovoltaico de techo residencial inspeccione, encontrará un componente crucial que a menudo se pasa por alto: elFusible CC fotovoltaico. Un inapropiadoFusible CC fotovoltaicono sólo puede poner en peligro la seguridad sino también causar importantes pérdidas financieras. ¿Qué hace que este pequeño dispositivo sea tan indispensable? ¿Por qué los expertos eligen constantementeZhenghaofusibles? Desvelemos juntos sus misterios.

Desafíos únicos

A diferencia de la corriente alterna (CA) que utiliza en su hogar, los paneles solares generan corriente continua (CC). Este DC tiene características únicas y potencialmente peligrosas:

1. Voltaje continuo y alta corriente: especialmente bajo luz solar intensa, los circuitos de CC funcionan cerca de su voltaje máximo. A diferencia de la CA, un cortocircuito no desaparece en el siguiente punto de cruce por cero; el arco resultante puede durar mucho más y generar temperaturas suficientes para derretir el metal y provocar un incendio.

2. Baja impedancia de fuente: los paneles solares tienen una resistencia interna muy baja. Cuando se produce un cortocircuito, se genera una enorme sobrecorriente casi instantáneamente. Sin una protección de respuesta rápida, los cables y conectores pueden quemarse instantáneamente.

3. Conjuntos complejos: los paneles solares conectados en serie generan altos voltajes (normalmente 600 V, 1000 V o 1500 V CC). La protección de cada panel o conjunto requiere fusibles coordinados, confiables y de alto voltaje en la caja combinadora.

Esta es precisamente la razón por la que los fusibles de CA estándar no pueden proteger de forma segura los circuitos solares de CC; Carecen del diseño especial necesario para extinguir eficazmente los arcos continuos de CC de alto voltaje. SoloFusibles fotovoltaicos CCdiseñados específicamente para la generación de energía fotovoltaica poseen el diseño de ingeniería y las pruebas rigurosas necesarias para realizar esta tarea.

Propósito de un fusible de CC fotovoltaico

El propósito central defusibles fotovoltaicos dces simple: aislar las fallas antes de que ocurra el desastre. Específicamente, protegen contra dos riesgos clave:

1. Cortocircuito: Los cortocircuitos causados por daños en la línea, fallas en las conexiones, entrada de humedad, daños por roedores, fallas en los componentes o una instalación incorrecta crean una ruta de baja resistencia, lo que genera una sobretensión grande e incontrolada. Los fusibles fotovoltaicos CC detectan inmediatamente esta sobrecarga y funden sus componentes internos, desconectando de forma segura el circuito y evitando daños aguas arriba (paneles, inversores) y aguas abajo (líneas fundidas, incendios).

2. Corriente inversa: cuando falla una cadena en un sistema paralelo grande, puede ocurrir corriente inversa. El panel defectuoso actúa como un absorbente de corriente, lo que hace que el circuito normal empuje la corriente hacia atrás a través del panel defectuoso. Esta corriente inversa puede provocar sobrecalentamiento y daños permanentes al panel afectado. La instalación estratégica de fusibles de CC fotovoltaicos actúa como una válvula unidireccional, bloqueando esta corriente inversa y evitando daños.

Los fusibles de CC fotovoltaicos son dispositivos de protección cruciales en los sistemas solares:

Puntos críticos de colocación de fusibles de CC fotovoltaicos	Protege contra	Consecuencia sin protección
Entradas de caja combinadora	Sobrecorriente en cadenas de paneles individuales que alimentan el combinador.	La falla en una cadena atrae corriente destructiva de todas las cadenas paralelas, lo que puede quemar cables, terminales y toda la caja.
Salida de cadenas en serie	Corriente inversa que regresa a una cadena con falla (como se describe arriba).	Sobrecalentamiento y daño permanente a los paneles de la cadena fallada. Pérdida de potencia importante.
Entre combinadores de cadenas e inversores centrales	Cortocircuitos importantes que se producen a lo largo de cables de alimentación más grandes o antes de la entrada de CC del inversor.	Riesgo de incendio por arco catastrófico a lo largo de los principales tramos de CD desprotegidos; abrumando la protección de CC del inversor.
Dentro de los convertidores/optimizadores CC-CC	Fallas internas dentro de la unidad de conversión de energía.	El daño se extiende más allá del convertidor y puede afectar a otros componentes o circuitos. Riesgo de incendio.
Cadenas de baterías en sistemas acoplados en CC	Cortocircuitos dentro de bancos de baterías de alta capacidad y alta energía.	Descarga incontrolada que puede provocar una posible fuga térmica, incendio o explosión.

1. Mi sistema de CA utiliza fusibles estándar, ¿por qué no puedo utilizar estos fusibles para proteger mis paneles solares directamente?

En absoluto. Los fusibles de CA estándar solo se prueban para circuitos de CA. La física de la extinción de los arcos de CC (especialmente bajo los altos voltajes comunes en los sistemas solares) es mucho más compleja. Los arcos de CA se extinguen en el punto de cruce por cero de tensión, de 100 a 120 veces por segundo. Los arcos CC, sin embargo, no tienen este punto de extinción; continúan ardiendo violentamente, provocando sobrecalentamiento, explosiones e incluso incendios. Los fusibles fotovoltaicos de CC están certificados y diseñados especialmente con cámaras y materiales exclusivos de extinción de arco para interrumpir de forma segura los arcos continuos de CC de alto voltaje en milisegundos.

2. ¿Cómo sé qué amperaje debo elegir para mi fusible CC fotovoltaico?

La especificación del fusible debe determinarse en función de la corriente del circuito específico que protege. Esto requiere cálculos: Determine la corriente de cortocircuito de cadena/panel (Isc): en condiciones de prueba estándar (STC), encuentre la clasificación Isc máxima para el panel o cadena.

Aplicación de un margen de seguridad: las mejores prácticas recomiendan establecer las clasificaciones de los fusibles entre el 125 % y el 150 % de la Isc (distribución de corriente interrumpible). (Por ejemplo, si el Isc de la cadena es de 10 A, el fusible debe ser de 12 A o 15 A). Esto proporciona un margen para las variaciones en la corriente de funcionamiento normal y, al mismo tiempo, garantiza que pueda soportar corrientes de falla que superan con creces la corriente de funcionamiento normal. Consulte siempre el manual de instalación, los códigos eléctricos nacionales (NEC, IEC) y las especificaciones de los equipos posteriores (cajas combinadoras, inversores); estos normalmente especifican las clasificaciones de fusibles requeridas. Los fusibles subestimados pueden provocar falsos fallos, mientras que los fusibles sobrevalorados son peligrosos y violan las especificaciones.

3. Se me fundió el fusible. ¿Cuáles son las causas comunes?

Un fusible fundido indica que ha completado su función crítica. Las causas comunes incluyen: Fallas de cortocircuito: aislamiento del cable dañado, conectores sueltos que causan arcos, falla del aislamiento del terminal, daño físico al cableado o al equipo y falla de los componentes internos.

Sobrecarga severa: la corriente excede consistente y significativamente la corriente nominal del fusible (esto es menos común que un cortocircuito, pero puede ocurrir si el cableado o componente es muy pequeño; sin embargo, el dispositivo de protección del circuito debe dispararse primero).

Quemado incorrecto: si bien el quemado incorrecto de fusibles de alta calidad es poco común, puede ocurrir si las especificaciones del fusible están ligeramente fuera de lugar, el rendimiento se degrada debido al envejecimiento o a ambientes extremos, conexiones deficientes causan sobrecalentamiento de los terminales del portafusibles o hay defectos de fabricación.

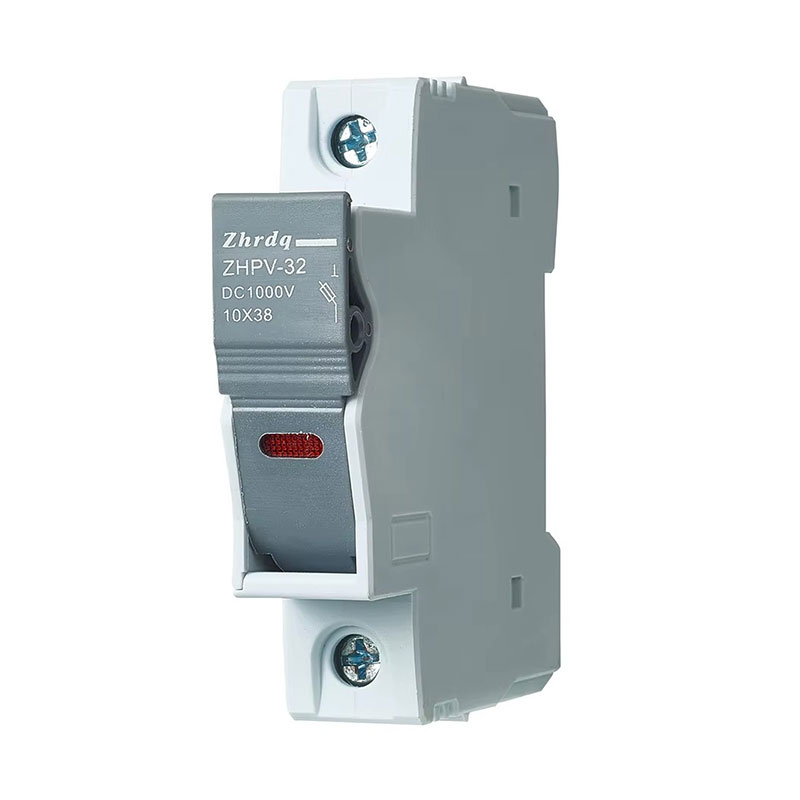

Photovoltaic DC Fuse

Su panel solar puede funcionar brevemente sin el tamaño y la certificación adecuados.fusibles fotovoltaicos dc, pero "operación" significa más que simplemente generar electricidad; significa un funcionamiento fiable y seguro durante décadas. Cada caja combinadora y cada cadena de cables pueden ser un punto de falla y potencialmente funcionar mal en condiciones específicas. El uso de fusibles de calidad inferior o eludir la protección no es un atajo, sino más bien un riesgo inaceptable para los técnicos, la propiedad y su inversión.

Fusibles Zhenghaorepresentan la seguridad de la ingeniería. Fabricados según estándares estrictos y probados en entornos globales hostiles, brindan la protección crítica de respuesta rápida y alta capacidad de ruptura que requieren los sistemas fotovoltaicos modernos.
