¿Qué beneficios de seguridad y rendimiento ofrece el fusible de alta corriente IEC 60269 de 415 V para sistemas de distribución de energía industrial?

2026-08-10 0 Déjame un mensaje

Abstracto

La protección contra sobrecorriente es la barrera de seguridad principal de todos los sistemas de distribución de energía industrial de bajo voltaje, y los fusibles de alta corriente que cumplen con los estándares actúan como la primera línea de defensa contra fallas de cortocircuito y sobrecarga que dañan los tableros, motores y transformadores.Fusible de alta corriente IEC 60269 415 VSigue los estándares internacionales unificados IEC 60269 y adopta una construcción cerámica atornillada para brindar protección estable gG/gL de rango completo para circuitos industriales de 415 VCA. Este artículo se centra en las preocupaciones principales de los ingenieros eléctricos y especialistas en adquisiciones, y abarca el diseño estructural estandarizado, los parámetros de rendimiento completos, la durabilidad del material, la adaptación de aplicaciones multisectoriales, las especificaciones de instalación y la lógica de respuesta a fallas. Todos los análisis evitan indicadores financieros y se centran en el cumplimiento de la seguridad, la estabilidad térmica, la capacidad de corte y la confiabilidad operativa de ciclo largo para ofrecer una referencia sistemática para la configuración del sistema de energía de bajo voltaje.

1. Diseño central y definición estándar de productos de fusibles de alta corriente IEC 60269

IEC 60269 forma el marco estándar unificado global para fusibles de baja tensión y alta capacidad de corte, y define reglas estrictas para tensión nominal, capacidad de carga de corriente, características tiempo-corriente, estructura mecánica y estándares de prueba de seguridad. Para redes de distribución industriales trifásicas de 415 V, los cartuchos fusibles de alta corriente deben satisfacer los requisitos de interrupción de cortocircuito instantáneo y de sobrecarga lenta para proteger los costosos equipos de energía aguas abajo.

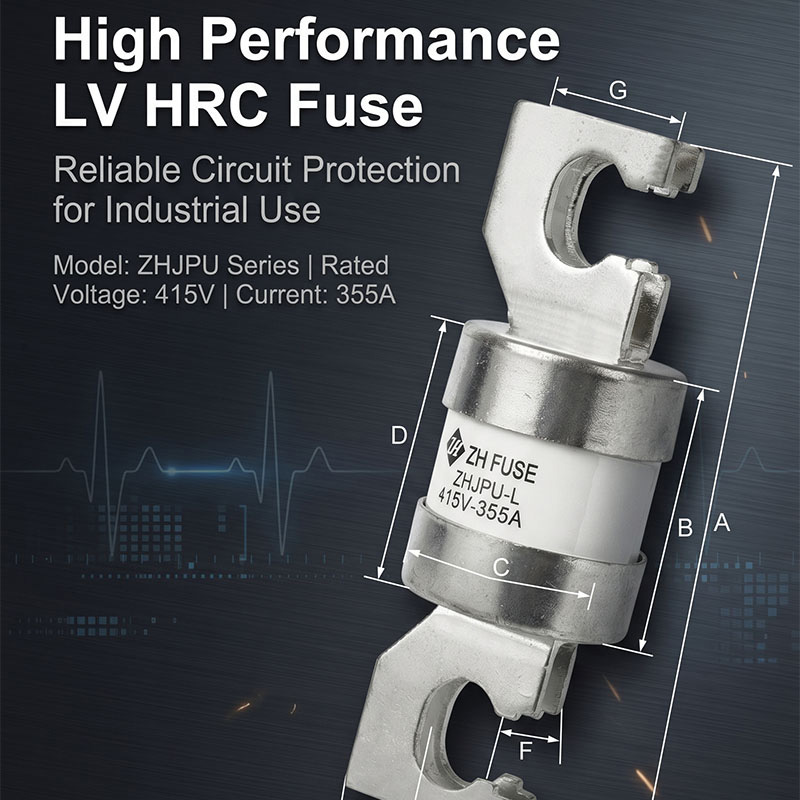

 IEC 60269 415V High Current Fuse Deliver For Industrial Power Distribution

Los fusibles tradicionales con carcasa de plástico enfrentan defectos obvios en entornos industriales de alta corriente, incluida una resistencia al calor insuficiente, terminales de contacto sueltos y capacidad de corte limitada. La estructura cerámica atornillada adoptada por este producto resuelve estos puntos débiles mediante una carcasa integrada resistente a altas temperaturas y terminales de conexión de cobre plateado. Como componente de protección estandarizado diseñado para circuitos industriales pesados ​​de bajo voltaje,Fusible de alta corriente IEC 60269 415 Vunifica la tolerancia dimensional y los indicadores de rendimiento eléctrico para lograr intercambiabilidad entre proyectos para integradores de ingeniería.

1.1 Dos módulos de diseño funcional básicos

  • Módulo de carcasa con aislamiento cerámico: el material cerámico con alto contenido de alúmina bloquea la expansión del arco durante la interrupción de fallas, con una excelente estabilidad térmica para evitar la deformación de la carcasa bajo carga de corriente nominal a largo plazo.
  • Módulo terminal conductor conectado por perno: el revestimiento de plata reduce la resistencia de contacto entre el eslabón fusible y la barra colectora, controlando el aumento de temperatura en los puntos de conexión dentro de los límites estándar, incluso bajo operación continua de alta corriente.
  • Módulo de elemento fusible interno: el metal fundido calibrado coincide con la curva característica gG/gL, logrando una coordinación de protección graduada con los dispositivos de protección de circuitos aguas arriba y aguas abajo.

1.2 Valor del cumplimiento de la norma IEC 60269

Los productos que pasan completamente las pruebas de tipo IEC 60269 se pueden implementar en proyectos industriales en los mercados de Europa, el Sudeste Asiático y Australia sin necesidad de una certificación de seguridad repetida. La norma exige pruebas rigurosas de rotura por cortocircuito y vibración mecánica para eliminar riesgos ocultos como fugas de arco, grietas en la carcasa y fusión prematura bajo corriente de funcionamiento normal. Para los equipos de adquisiciones que manejan proyectos de equipos transfronterizos, el cumplimiento de estándares unificados simplifica enormemente los procesos de calificación de componentes y aceptación de proyectos.

2. Tabla completa de parámetros de especificaciones técnicas estándar

El diseño y la adquisición eléctricos se basan en parámetros estandarizados claros para completar la coincidencia de circuitos y la selección de modelos. Esta serie cubre rangos de corriente nominal de 200 A a 400 A con un voltaje de trabajo de 415 V CA, con indicadores mecánicos y eléctricos unificados para reducir la carga de trabajo de la comparación repetida de parámetros durante el diseño del proyecto. La siguiente tabla clasifica todas las especificaciones fijas principales aplicables a la línea de modelos ZHJPU-L.

Artículo de parámetro técnico Valor de configuración estándar
Estándares de cumplimiento IEC 60269, GB13539, certificado CE
Tensión de funcionamiento nominal 415 V/500 V CA, 50 Hz
Cobertura actual nominal 200A ~ 400A, especificación típica 355A
Característica de protección Protección contra sobrecargas y cortocircuitos de rango completo gG / gL
Material de construcción de viviendas Tubo cerámico resistente a altas temperaturas
Material terminal y tratamiento superficial Base de cobre con capa plateada.
Modo de montaje Conexión fija de barra colectora atornillada
Grado de capacidad de ruptura Alta capacidad de ruptura de cortocircuito industrial
Soporte de personalización Tamaño e impresión personalizados ODM / OEM

2.1 Lógica de selección de modelo para diferentes cargas de circuito

  • Ramas de distribución industrial ligera (200A~280A): Adecuado para equipos auxiliares de fábricas pequeñas, gabinetes de distribución de iluminación y paneles de control de bajo consumo con carga uniforme estable.
  • Circuitos de control de motores medianos (300 A ~ 360 A): Combina con motores trifásicos de tamaño mediano, sistemas de accionamiento de transportadores y bucles de protección secundaria de transformador único.
  • Circuitos entrantes principales pesados ​​(380A~400A): Se aplican a la protección de barras colectoras principales de grandes centros de distribución de energía, terminales de salida de generadores y bucles de suministro de energía principales de maquinaria pesada.

2.2 Ventajas del diseño compartido unificado en todos los grados actuales

Todas las especificaciones actuales de esta línea de productos conservan una estructura de carcasa cerámica y un diseño de terminal de perno idénticos. Este diseño consistente permite al personal de mantenimiento utilizar las mismas herramientas de instalación y estándares de gestión de repuestos, evitando la preparación especial de accesorios para diferentes grados actuales. El grosor unificado del terminal chapado en plata garantiza un rendimiento constante de la resistencia de contacto en toda la gama de productos, eliminando la desviación del aumento de temperatura causada por dimensiones inconsistentes de los terminales durante el funcionamiento del gabinete en paralelo a largo plazo.

3. Ventajas del material de la carcasa cerámica y del terminal plateado

La selección del material determina directamente la vida útil a largo plazo y la seguridad operativa de los fusibles de alta corriente en entornos industriales hostiles. Los fusibles de carcasa de plástico de bajo costo utilizan materiales poliméricos orgánicos que se ablandan y deforman bajo temperaturas altas y sostenidas, mientras que los terminales de cobre desnudos se oxidan rápidamente en talleres húmedos o polvorientos, lo que aumenta la resistencia de contacto y provoca fallas de sobrecalentamiento anormales.

El sistema de doble material de carcasa cerámica y terminales de cobre plateado resuelve estas debilidades de durabilidad simultáneamente. La cerámica industrial de alta pureza resiste altas temperaturas continuas sin deformarse, y la capa plateada de los terminales de cobre aísla la oxidación del aire para mantener un rendimiento conductivo estable durante años. Para los sistemas de energía industriales que funcionan las 24 horas del día, esta configuración de material reduce en gran medida la frecuencia de los ciclos regulares de inspección y reemplazo de componentes.Fusible de alta corriente IEC 60269 415 Vadopta esta solución de material compuesto maduro para adaptarse a entornos de fábrica con mucho polvo, alta humedad y frecuentes fluctuaciones de temperatura.

  • Carcasa de cerámica: alto rendimiento de supresión de arco, evita que el arco salpique hacia afuera durante la interrupción por cortocircuito para evitar riesgos de incendio dentro de los gabinetes de distribución.
  • Terminales de cobre plateado: baja resistencia de contacto, aumento mínimo de temperatura bajo carga nominal completa, antioxidación y anticorrosión para talleres costeros o de plantas químicas.
  • Medio de enfriamiento del arco de relleno interno: Absorbe la energía del arco instantáneamente durante el corte de fallas, lo que soporta una alta capacidad de ruptura sin ruptura o fragmentación de la carcasa.

3.1 Rendimiento de estabilidad térmica en funcionamiento continuo

Bajo funcionamiento continuo con corriente nominal completa durante miles de horas, la carcasa cerámica mantiene la estabilidad dimensional sin expansión ni grietas. El calor interno generado por el elemento fusible se disipa uniformemente a través de la pared cerámica, evitando los puntos calientes locales que aparecen en las carcasas de plástico de los fusibles. Incluso en gabinetes de distribución cerrados con mala ventilación natural, el aumento de temperatura general del cartucho fusible se mantiene dentro de los límites permitidos por la norma IEC 60269, lo que elimina el riesgo de envejecimiento del aislamiento de las barras colectoras adyacentes causado por una acumulación excesiva de calor local.

4. Característica de protección gG/gL y rendimiento de interrupción de fallas

gG y gL representan características de protección universal de rango completo definidas por IEC 60269, que cubren dos tipos de fallas principales que amenazan los circuitos de energía industriales: sobrecarga leve de larga duración y cortocircuito severo instantáneo. Muchos fusibles industriales de baja calidad solo admiten protección de un solo tipo, ya sea porque se funden demasiado fácilmente bajo la sobrecorriente de arranque del motor o porque no cortan la corriente de cortocircuito grande con la suficiente rapidez.

4.1 Lógica de protección contra sobrecarga y acción lenta (característica gL)

Cuando los circuitos enfrentan una corriente de sobrecarga leve entre 1,3 y 5 veces la corriente de trabajo nominal, el elemento fusible se funde gradualmente con acción retardada. Este retraso evita que se quemen falsos fusibles durante el arranque normal del motor, la carga del condensador y las sobretensiones transitorias de corriente del equipo, al mismo tiempo que se corta la energía si la sobrecarga persiste durante un tiempo determinado para evitar el envejecimiento del aislamiento del cable y daños por sobrecalentamiento del equipo.

4.2 Lógica de protección de interrupción instantánea de cortocircuito (característica gG)

Una vez que se produce una corriente de cortocircuito grave debido a un cortocircuito en el cable, una avería interna del equipo o una colisión de barras colectoras, la masa fundida interna se vaporiza instantáneamente para formar un circuito abierto en microsegundos. La carcasa de cerámica y el relleno de extinción de arco suprimen los arcos eléctricos de manera efectiva, aislando de manera segura la sección de falla sin dañar los componentes circundantes del tablero de distribución. La alta capacidad de corte garantiza que el fusible pueda extinguir corrientes de falla extremas sin ruptura estructural ni salpicaduras de material conductor.

4.3 Coordinación selectiva con dispositivos de protección aguas arriba y aguas abajo

  • Combina disyuntores en miniatura, disyuntores de caja moldeada y contactores en equipos posteriores para formar una coordinación de protección graduada.
  • El diseño de curva de tiempo-corriente garantiza que solo el fusible de la rama de falla se derrita durante fallas parciales del circuito, evitando el corte de energía de todo el sistema en todo el gabinete de distribución.
  • Compatible con los requisitos de coordinación de protección primaria de transformadores y generadores para sistemas de suministro de energía industriales medianos y grandes.

5. Escenarios de coincidencia de aplicaciones industriales universales

La distribución de energía trifásica estandarizada de 415 V cubre casi todas las industrias de fábricas, energía y maquinaria pesada a nivel mundial, y el fusible atornillable de alta corriente se adapta a cada enlace central de protección de energía dentro de estos sistemas. Los equipos de adquisiciones que gestionan carteras de proyectos de múltiples industrias se benefician de un modelo de componente único que satisface múltiples demandas de protección de equipos, unificando el inventario de repuestos y los estándares de capacitación en mantenimiento en diferentes sitios de proyectos.

  • Paneles de distribución de energía industrial y aparamenta principal: se utilizan como protección primaria contra sobrecorriente para las barras colectoras entrantes del gabinete, aislando fallas de cortocircuito para proteger toda la estructura de cableado del gabinete.
  • Centros de control de motores: protegen los motores de accionamiento trifásicos de transportadores, trituradoras, bombas y ventiladores contra el desgaste del devanado causado por una sobrecarga del rotor bloqueado o un cortocircuito en el terminal.
  • Circuitos auxiliares de generador y transformador: instalados en los terminales de salida de los grupos electrógenos y en los lados de bajo voltaje de los transformadores de distribución para impedir que la corriente de falla se propague a los equipos de energía aguas arriba.
  • Maquinaria pesada y equipos de construcción: se aplica a los principales circuitos de entrada de energía de grandes grúas, equipos mezcladores y maquinaria de transporte minero que operan bajo cargas pesadas variables.
  • Aparamenta eléctrica de protección química y ambiental: la estructura de aislamiento cerámico resiste la erosión por gases corrosivos y humedad dentro de las salas de control de plantas químicas y gabinetes de equipos de tratamiento de aguas residuales.

6. Pautas de instalación y reglas de mantenimiento de operación diaria

La instalación atornillada correcta y el mantenimiento de rutina extienden directamente el ciclo de servicio de los eslabones fusibles y evitan riesgos de seguridad ocultos causados ​​por un montaje inadecuado o una inspección descuidada. Todas las reglas de operación siguen las especificaciones de operación auxiliar IEC 60269, adecuadas para que el personal de mantenimiento eléctrico en el sitio las ejecute sin una capacitación profesional compleja.

6.1 Especificaciones de instalación estándar atornilladas

  • Limpie todas las superficies de contacto de la barra colectora antes de la instalación para eliminar las capas de óxido y partículas de polvo que aumentan la resistencia del contacto.
  • Apriete los pernos de montaje con llaves dinamométricas calibradas para evitar terminales sueltos que generen puntos calientes de sobrecalentamiento.
  • Mantenga espacio de instalación vertical y horizontal alrededor de cada fusible para garantizar la disipación de calor por convección natural del aire sin bloquearlo con el cableado del gabinete.
  • Alinee completamente las superficies de los terminales plateadas con los planos de las barras colectoras de cobre para evitar puntos de contacto y riesgos de sobrecalentamiento local.

6.2 Estándares regulares de inspección y mantenimiento

Durante las inspecciones trimestrales de los gabinetes eléctricos, el personal de mantenimiento debe verificar visualmente si hay decoloración en los terminales de los fusibles (una señal de aumento anormal de temperatura). Cualquier eslabón fusible que muestre decoloración de la carcasa, oxidación de los terminales o deformación menor debe reemplazarse inmediatamente incluso sin que se funda. Después de una interrupción por falla por cortocircuito, es necesario reemplazar todo el eslabón fusible en lugar de repararlo parcialmente, ya que el relleno interno de fusión y extinción de arco pierde el rendimiento de protección original una vez activado.

La gestión del almacenamiento requiere colocar los fusibles de repuesto en entornos de almacén secos y libres de polvo para evitar la oxidación de los terminales plateados antes de la instalación. Los componentes en stock a largo plazo deben completar una inspección visual de la apariencia antes de su entrega a los sitios de construcción para filtrar productos con rayones en la superficie o defectos de grietas en la carcasa de cerámica.

7. Preguntas técnicas frecuentes sobre ingeniería y adquisiciones eléctricas

P1: ¿Se puede utilizar esta serie de fusibles en circuitos de 500 V CA además de las redes de distribución estándar de 415 V?

R1: Sí. El límite superior de voltaje nominal del producto alcanza los 500 VCA, por lo que puede funcionar de manera estable dentro de circuitos trifásicos industriales de 415 V a 500 V. Los usuarios solo necesitan confirmar que el voltaje operativo máximo del sistema real no exceda los 500 V antes de seleccionar el modelo.

P2: ¿Qué diferencia existe entre las características de protección gG y gL para la selección de circuitos industriales?

R2: gL se centra más en la protección contra sobrecargas de larga duración para transformadores y líneas de distribución, mientras que gG fortalece el rendimiento de interrupción instantánea de cortocircuitos para motores y equipos de control. Esta serie integra un rendimiento de característica dual para admitir una aplicación unificada para ambos tipos de circuitos sin necesidad de adquirir componentes por separado.

P3: ¿Se admite la impresión dimensional personalizada y el ajuste de tamaño para demandas especiales de instalación de gabinetes?

R3: El fabricante ofrece servicios de personalización ODM y OEM, que incluyen longitud total ajustada, impresión de la marca de la superficie y modificación del tamaño del terminal de acuerdo con los requisitos de diseño interno del gabinete de distribución del cliente.

P4: ¿Cómo juzgar si es necesario reemplazar un fusible después de una operación de sobrecarga?

R4: Observe la superficie de la carcasa de cerámica para ver si hay decoloración amarilla o negra, verifique que el revestimiento de plata del terminal no esté oxidado ni oscurecido. Cualquier condición anormal de la superficie indica envejecimiento térmico interno, lo que requiere un reemplazo completo para eliminar posibles riesgos de falla de la protección contra sobrecorriente.

P5: ¿Se pueden utilizar varios fusibles de esta serie en paralelo para ampliar la corriente portadora total?

A5: No se recomienda la conexión paralela. Una ligera desviación de parámetros entre los fusibles individuales provocará una distribución desigual de la corriente, lo que provocará que un solo fusible soporte una carga excesiva y se funda prematuramente. Seleccione especificaciones de grado actual únicas más altas en lugar de un diseño paralelo.

Acceda a fichas técnicas completas y a planes personalizados de combinación de circuitos de protección de bajo voltaje desdeZhejiang Zhenghao fusible Co., Ltd..
