Interruptor de desconexión

2 、 Categoría 1: Base del fusible (componente de soporte del fusible)

Modelo representativo: serie NH00 (160A, 500V/690V)

Posicionamiento: Dispositivo puro de soporte/reemplazo de fusibles, no integra mecanismo de interruptor, debe usarse junto con un interruptor de cuchilla o un interruptor de nivel superior.

Características: Estructura de instalación de fusibles tipo cuchilla, instalación sin herramientas en riel DIN de 35 mm, ventana de observación transparente azul para visualización en tiempo real del estado de los fusibles, carcasa de plástico de ingeniería retardante de llama.

Aplicación: Instalación y reemplazo rápido de fusibles en gabinetes de distribución de baja tensión y cajas de control eléctrico, sirviendo como puntos de protección de sobrecarga/cortocircuito para circuitos.

3. Categoría 2: interruptor de aislamiento tipo fusible (grupo de fusibles del interruptor de aislamiento)

Integre "encendido/apagado+aislamiento+protección de fusibles" en uno, conecte, transporte y desconecte circuitos en condiciones sin carga o con carga, y proporcione protección contra sobrecargas/cortocircuitos a través de fusibles; Cuando se abre el interruptor, se forma un punto de interrupción claramente visible para garantizar la seguridad del mantenimiento. Dividido en dos categorías según estructura y serie:

Serie 3.1 HR6 (tipo hoja/tipo abierto)

Modelo representativo: HR6-160/30 (160A, 660V, 50Hz)

Posicionamiento: Grupo fusible interruptor de aislamiento tipo cuchilla de apertura clásica, con estructura intuitiva y fácil mantenimiento.

Características: Estructura de encendido/apagado con interruptor de cuchilla, contactos de cobre chapados en plata, operación con manija superior, cableado de seis terminales (una entrada y una salida por fase), instalación de panel con tornillos.

Aplicación: Interruptor principal de distribución industrial/comercial o interruptor de rama, protección y aislamiento de rama de motor.

3.2 Serie HR17 (modular cerrado, serie principal)

Modelos representativos: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

Posicionamiento: el interruptor de aislamiento modular tipo fusible cerrado, clasificado según la corriente nominal, que cubre requisitos de corriente media a alta de 100 A a 630 A, es la serie principal de la línea de productos.

Características comunes: manija/manija superior ancha, ventana de observación azul (semi)transparente sin necesidad de abrir la cubierta para verificar el núcleo fundido, aislamiento de punto de interrupción visible, carcasa de plástico de ingeniería retardante de llama, soporte para instalación en riel DIN de 35 mm o panel de tornillos/barra colectora, compatibilidad con banda ancha de 50/60 Hz (algunos modelos).

Dividido por la corriente:

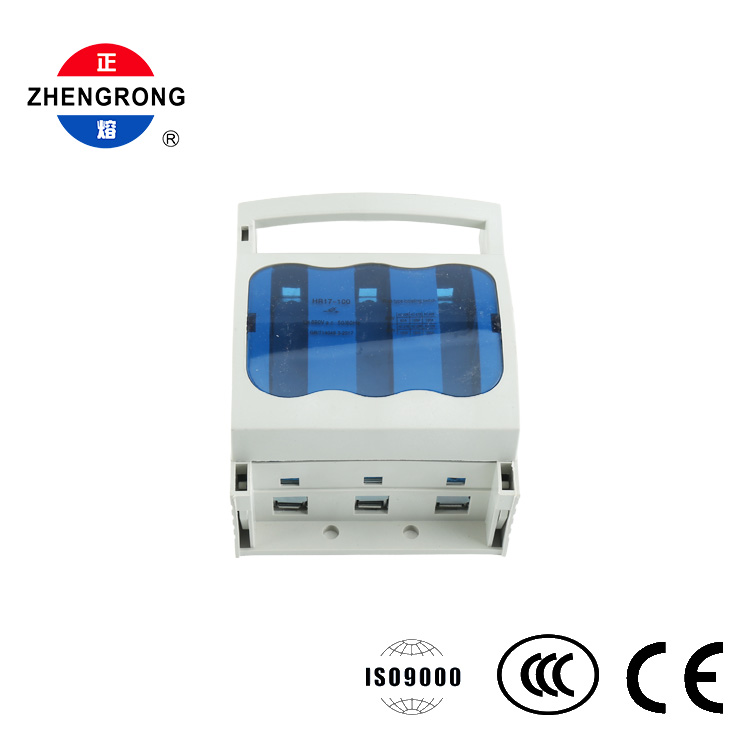

HR17-100 (100A): Derivación de corriente pequeña y mediana, dos versiones de manija abatible o de cajón, adecuada para protección de derivaciones de cajas de distribución/armarios de control;

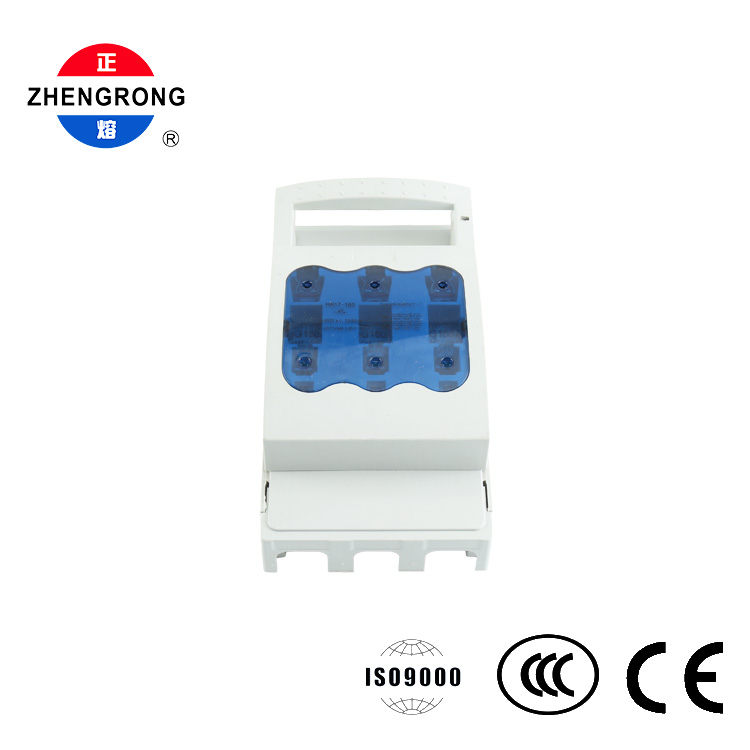

HR17-160 (160A): Adecuado para circuitos principales/derivados de corriente pequeña y mediana, admite instalación en rieles y es adecuado para protección de energía mecánica y de motores;

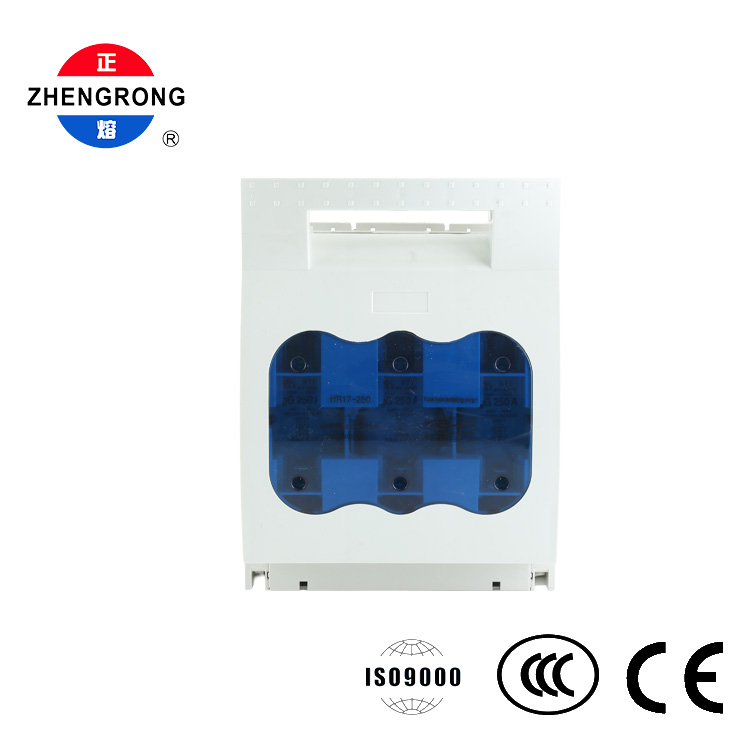

HR17-250 (250A): Circuito de corriente media, ventana de triple arco, adecuado para distribución de energía en talleres de fábricas y edificios comerciales;

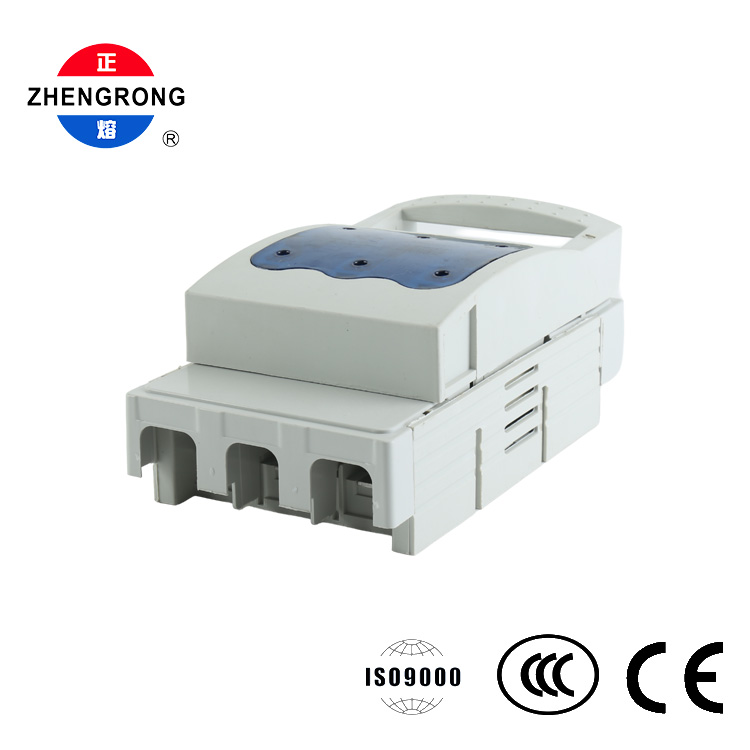

HR17-400 (400A): circuito principal de alta corriente, ventana de tres arcos, adecuado para interruptor principal del gabinete de distribución de energía;

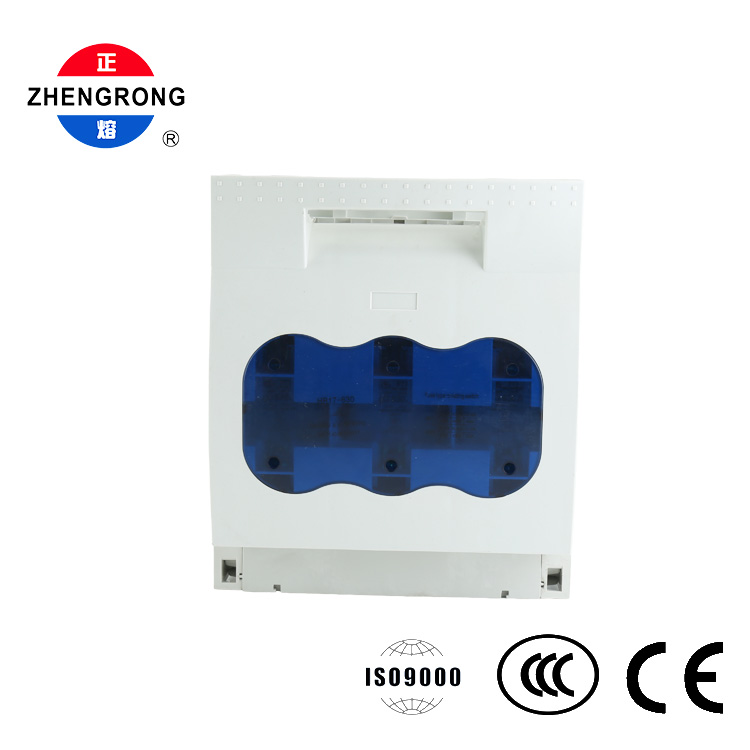

HR17-630 (630A): circuito principal de corriente ultraalta, carcasa retardante de llama PA66, componentes internos de barra de cobre, adecuado para aplicaciones de alta resistencia, como aparamenta de bajo voltaje y gabinetes de compensación de capacitores.

Aplicación: Gabinetes de distribución de energía de fábrica, aparamenta de bajo voltaje, centros de control de motores (MCC), protección de circuitos principales y derivados para edificios comerciales/hospitales/centros de datos, corte de energía y protección contra cortocircuitos para equipos grandes.
