Se utiliza un disyuntor en miniatura de CC para conmutar y aislar un circuito de corriente continua y, cuando el producto tiene la clasificación correcta para la aplicación, proporciona protección contra sobrecargas y cortocircuitos. A diferencia de la corriente alterna, la corriente continua no pasa naturalmente por cero a intervalos regulares. Por lo tanto, para interrumpir una falla de CC se requiere un dispositivo diseñado y clasificado para las condiciones de corriente y voltaje de CC relevantes.
El Disyuntor en miniatura de CC de 2 polos DZ47 C32 500 Vestá listado para aplicaciones de almacenamiento de energía y distribución de CC fotovoltaica. La página del producto describe un dispositivo compacto que combina conmutación de circuitos, aislamiento y protección termomagnética. Estas funciones pueden ayudar a simplificar la disposición del equipo de protección dentro de un gabinete de distribución de CC adecuado.
La protección y el aislamiento tienen diferentes propósitos
La protección contra sobrecarga y cortocircuito responde a condiciones de corriente anormales dentro de los límites operativos nominales del dispositivo. El aislamiento, por el contrario, proporciona un medio para separar un circuito para inspección o mantenimiento. Un interruptor no debe considerarse como prueba de que es seguro trabajar en una instalación: el sistema debe apagarse y verificarse de acuerdo con el procedimiento de seguridad eléctrica aplicable.
2. Verifique las calificaciones eléctricas esenciales
Las clasificaciones eléctricas deben revisarse juntas y no individualmente. Un dispositivo con una corriente nominal adecuada aún puede no ser adecuado si su voltaje nominal de CC, su capacidad de interrupción de fallas o las condiciones de instalación no coinciden con el circuito.
Corriente nominal
La designación del producto incluye C32, lo que indica una clasificación de corriente de 32 A. Confirme la placa de identificación oficial y las características de disparo con la carga real del circuito y los requisitos del conductor.
Tensión CC nominal
El producto está listado para 500 VCC. La tensión máxima posible del sistema, incluidas las condiciones de funcionamiento relevantes, debe permanecer dentro de los límites especificados del dispositivo.
Capacidad de ruptura
La descripción del producto enumera 6000A. Verifique que este valor sea la capacidad de interrupción de cortocircuito de CC aplicable al voltaje de funcionamiento previsto, no simplemente una cifra de corriente general.
Estándares y Certificación
La página del producto enumera IEC 60898-2 y CE. Consulte la documentación relevante y el alcance de la certificación para el mercado y la instalación previstos.
Especificaciones técnicas de un vistazo
| Artículo | Información del producto |
|---|---|
| Modelo | DZ47-500V |
| Tipo de producto | Disyuntor miniatura de CC (MCB de CC) |
| Configuración de polos | 2P, para polos CC positivos y negativos según lo especificado |
| Corriente nominal | designación 32A; confirmar con la placa de identificación oficial |
| Tensión nominal | 500 VCC |
| Capacidad de ruptura | 6000A listado; verificar la clasificación de CC aplicable y las condiciones de prueba |
| Método de funcionamiento | Palanca de palanca manual |
| Material de la carcasa | Plástico de ingeniería ignífugo |
| Componentes conductores | Componentes conductores de cobre. |
| Montaje | Montaje en carril DIN estándar |
| Estándares listados | IEC 60898-2, CE |
3. Por qué es importante la configuración bipolar
Un disyuntor de CC bipolar está diseñado para conmutar o desconectar dos conductores a través de un mecanismo vinculado. En un circuito CC adecuado, esto puede permitir un aislamiento coordinado de los conductores positivo y negativo. La disposición exacta del cableado debe seguir las marcas de terminales del fabricante y el diseño del circuito.
Puntos a confirmar antes de realizar el cableado
- Identifique los conductores positivo y negativo y verifique las marcas de polaridad.
- Siga el diagrama de terminales y cualquier dirección de línea/carga especificada.
- Confirme si el producto permite la disposición de cableado propuesta para el voltaje de CC previsto.
- Utilice conductores y conexiones de terminales apropiados para la corriente del circuito y el entorno de instalación.
- Asegúrese de que se cumplan los requisitos de aislamiento y protección en todo el sistema, no solo en un componente.
La configuración correcta de los polos es particularmente importante cuando el diseño del circuito requiere que ambos conductores estén desconectados. La construcción bipolar del dispositivo por sí sola no determina el método de cableado correcto; También se deben considerar la polaridad, la conexión a tierra del sistema y las instrucciones del fabricante.
4. Detalles de diseño e instalación
Las características mecánicas afectan la forma en que se instala, inspecciona y mantiene un disyuntor dentro de un gabinete de distribución. La información del producto suministrada describe un indicador de estado frontal, una palanca de palanca manual, una carcasa retardante de llama, componentes conductores de cobre y una estructura de montaje en riel DIN.
Indicación de estado visible
Un indicador frontal puede ayudar al personal de mantenimiento a comprobar el estado operativo mostrado del dispositivo sin desmontar la carcasa. El indicador debe interpretarse de acuerdo con las instrucciones del fabricante y no debe reemplazar las pruebas eléctricas al confirmar que un circuito está desenergizado.

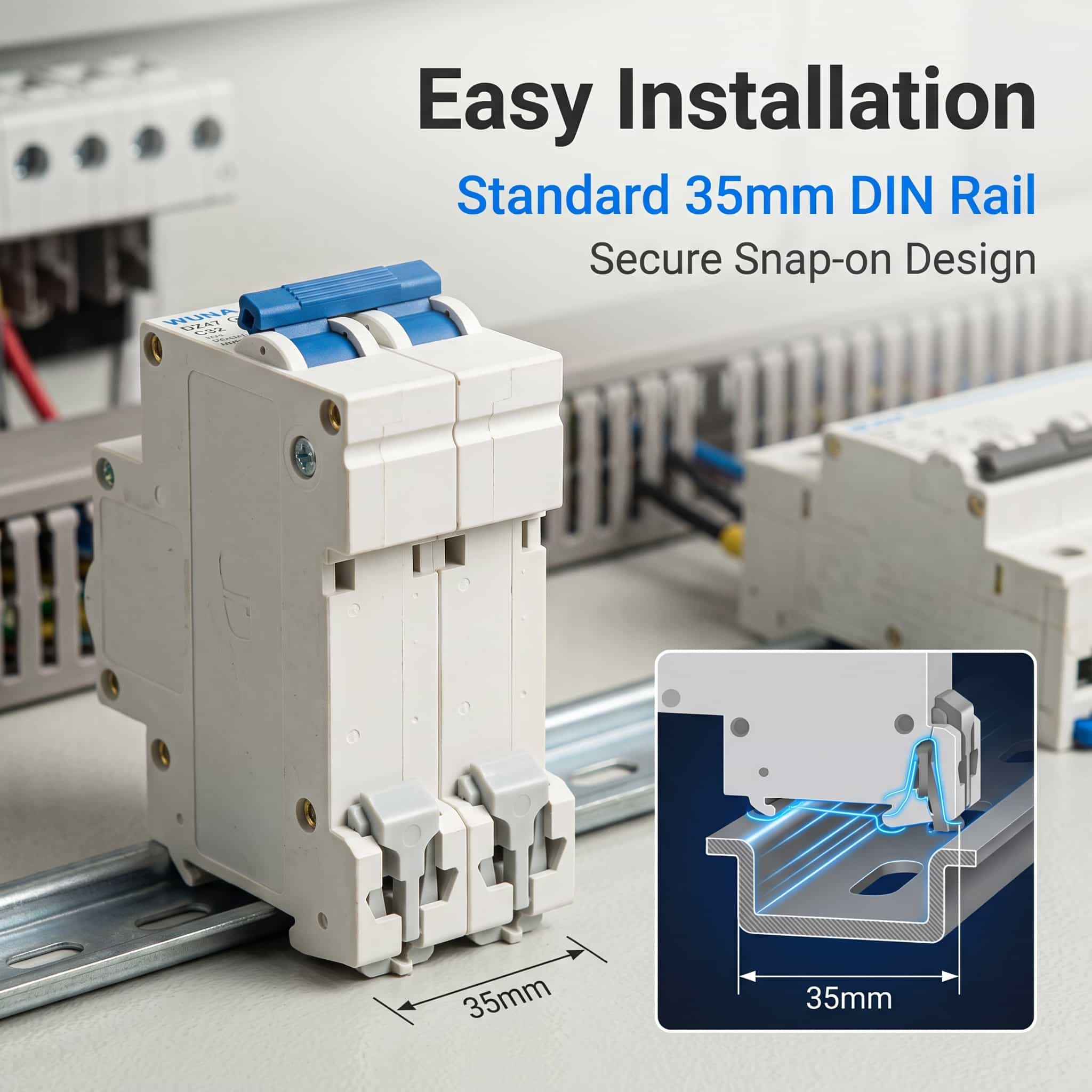

Montaje en carril DIN
El montaje en riel admite el montaje organizado dentro de cuadros de distribución y cajas combinadoras compatibles. Antes de la instalación, verifique la compatibilidad del riel, el espacio libre del gabinete, el acceso a los terminales, el enrutamiento de los conductores y el par de apriete requerido. Se deben mantener espacios y ventilación adecuados de acuerdo con las instrucciones del equipo y las normas eléctricas aplicables.
Carcasa y componentes conductores.
La página del producto identifica plástico de ingeniería retardante de llama para la carcasa y componentes conductores de cobre para la transmisión de corriente. Las descripciones de los materiales son detalles de selección útiles, pero la instalación terminada aún depende del tamaño correcto del conductor, las conexiones seguras, la idoneidad ambiental y el cumplimiento del diseño de protección del sistema.
5. Aplicaciones típicas de CC
Los disyuntores en miniatura de CC se utilizan en una variedad de disposiciones de distribución de corriente continua de bajo voltaje. El dispositivo específico debe coincidir con las características eléctricas de cada circuito y no debe seleccionarse únicamente por el nombre de la aplicación.
Distribución fotovoltaica
En instalaciones fotovoltaicas adecuadas, se pueden utilizar disyuntores de CC en equipos de distribución o cajas combinadoras donde el voltaje, la corriente, el nivel de falla y la disposición del cableado estén dentro de las clasificaciones del dispositivo. Los diseñadores deben tener en cuenta las características eléctricas del conjunto fotovoltaico y cualquier requisito aplicable para aislamiento y protección contra sobrecorriente.
Equipos de almacenamiento de energía.
Los sistemas de almacenamiento de energía pueden incluir circuitos de baterías, secciones de distribución de CC y conexiones a equipos de conversión de energía. Estos circuitos pueden tener diferentes posibles corrientes de falla y condiciones de operación. Sólo se debe aplicar un disyuntor cuando sus clasificaciones de CC y características de protección sean apropiadas para el circuito específico.
Otros sistemas de distribución de CC
Algunos circuitos de distribución y control de CC de bajo voltaje también utilizan disyuntores en miniatura. Antes de la instalación, evalúe el voltaje nominal y máximo, la corriente de carga normal, la capacidad del conductor, la corriente de falla, las condiciones ambientales y la coordinación requerida con los dispositivos de protección aguas arriba o aguas abajo.
6. Una lista de verificación de selección práctica
Utilice las siguientes comprobaciones para organizar discusiones técnicas con un proveedor o equipo de diseño eléctrico antes de confirmar un dispositivo para un proyecto.
- Defina el voltaje del sistema:Registre el voltaje CC nominal y máximo, incluidas las condiciones de operación relevantes.
- Calcule la corriente del circuito:Considere la carga continua, las condiciones operativas esperadas, las clasificaciones de los conductores y cualquier requisito de reducción de potencia aplicable.
- Verifique las condiciones de falla:Determine la posible corriente de cortocircuito y verifique la capacidad de corte de CC aplicable del disyuntor.
- Confirme la disposición de los postes:Revise el método de conexión a tierra, la configuración del conductor, la polaridad y los requisitos de aislamiento.
- Revise el entorno de instalación:Verifique el espacio del gabinete, la compatibilidad del riel DIN, la temperatura ambiente, la ventilación y la accesibilidad de los terminales.
- Verificar documentos técnicos:Solicite la hoja de datos, el diagrama de cableado, la información de certificación y las instrucciones de instalación correspondientes.
- Coordinar el esquema de protección:Confirme la compatibilidad con cables, equipos conectados y otros dispositivos de protección en el sistema.
Un proceso de selección completo considera el interruptor como parte de un sistema eléctrico más amplio. Si algún detalle de clasificación o cableado no está claro, obtenga confirmación por escrito del fabricante o de un ingeniero eléctrico calificado antes de la instalación.
7. Preguntas frecuentes
1. ¿Qué significa C32 en el nombre del producto?
C32 generalmente indica una corriente nominal de 32 A con una característica de disparo tipo C. Confirme la marca exacta y la curva de disparo en la hoja de datos oficial antes de aplicar el disyuntor a un circuito.
2. ¿Qué indica la clasificación de 500 V CC?
Identifica la clasificación de voltaje de CC especificada. La tensión máxima de operación del sistema debe permanecer dentro de los límites permitidos por el fabricante, debiendo verificarse también el poder de corte aplicable a esa tensión.
3. ¿Por qué elegir un disyuntor de CC bipolar?
Un diseño bipolar puede conmutar o desconectar dos conductores juntos cuando la disposición del circuito lo requiera. Los procedimientos correctos de polaridad, cableado, conexión a tierra y aislamiento siguen siendo esenciales.
4. ¿Se puede utilizar este tipo de disyuntor en un sistema solar fotovoltaico?
Puede ser adecuado para un circuito fotovoltaico de CC cuando el voltaje del sistema, la corriente de funcionamiento, la posible corriente de falla, la disposición de los polos y las condiciones de instalación cumplan con las especificaciones del dispositivo. La idoneidad de la aplicación debe confirmarse antes de su uso.
5. ¿Qué se debe comprobar antes de la instalación del carril DIN?
Verifique la compatibilidad del riel, las marcas de los terminales, el tamaño del conductor, el par de apriete, el espacio libre del gabinete, las condiciones ambientales y las instrucciones de instalación del fabricante. La instalación y verificación debe ser realizada por personal calificado.
6. ¿Qué documentos se deben revisar antes de realizar el pedido?
Revise la ficha técnica, las clasificaciones de corriente y voltaje, el poder de corte de CC, las características de disparo, el diagrama de cableado, los certificados aplicables y las instrucciones de instalación. Aclare cualquier especificación inconsistente o incompleta antes de confirmar el modelo.
¿Necesita detalles técnicos para su proyecto de protección de CC?
Comparta su voltaje de CC, corriente nominal, configuración de circuito y requisitos de instalación para ayudar a confirmar si el dispositivo coincide con su aplicación.
