Interruptor-seccionador con fusible de 3 polos 100A 690V Carril DIN

El interruptor-seccionador con fusible ZHENGRONG HR17-100 es un dispositivo de protección y conmutación compacto y profesional para distribución trifásica de bajo voltaje. Combina las funciones de interruptor de carga, interruptor de aislamiento y protección contra cortocircuitos en una sola unidad, reduciendo componentes y simplificando el cableado del panel.

El diseño de 3 polos protege las tres fases del circuito. Tiene una clasificación de 100 A a 690 V y cumple con GB/T 14048.3-2017, marcado como fusible-interruptor-seccionador según la nomenclatura estándar.

Diseño y operación

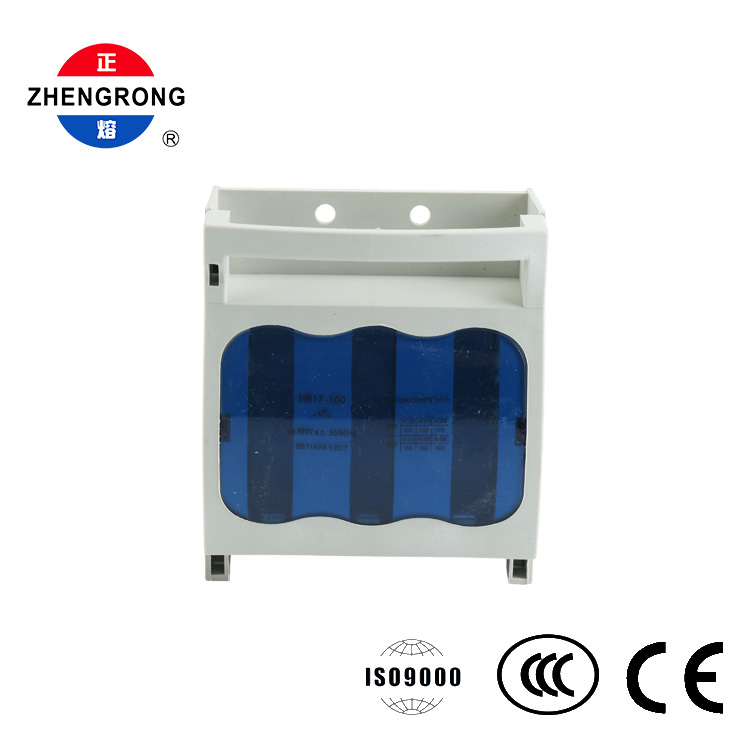

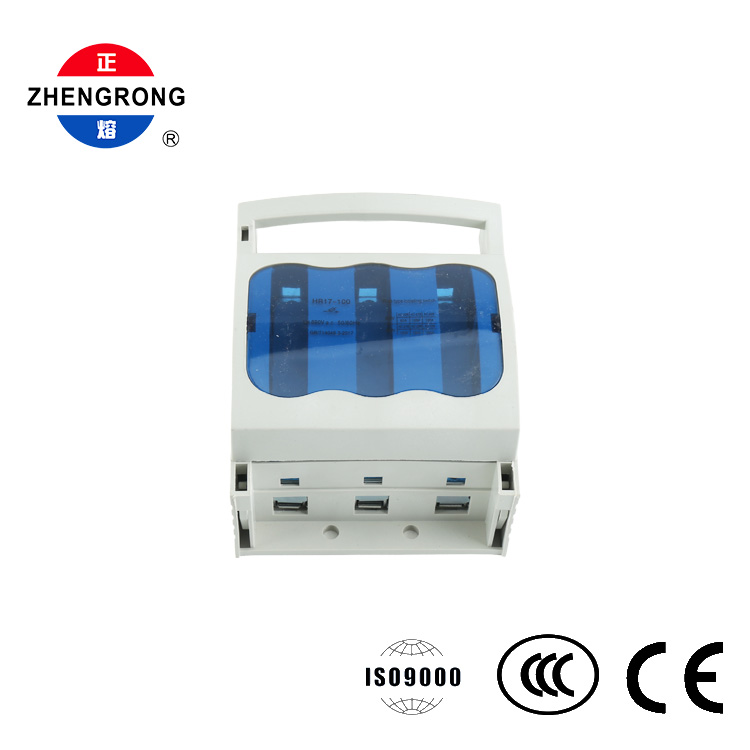

La unidad consta de una base y una tapa superior que se puede abrir con un asa horizontal integrada en la parte superior. El mango proporciona un agarre cómodo para la operación manual de cierre/desconexión, mientras que la ventana azul translúcida en la cubierta permite a los operadores verificar el estado de los fusibles de un vistazo sin abrir la unidad.

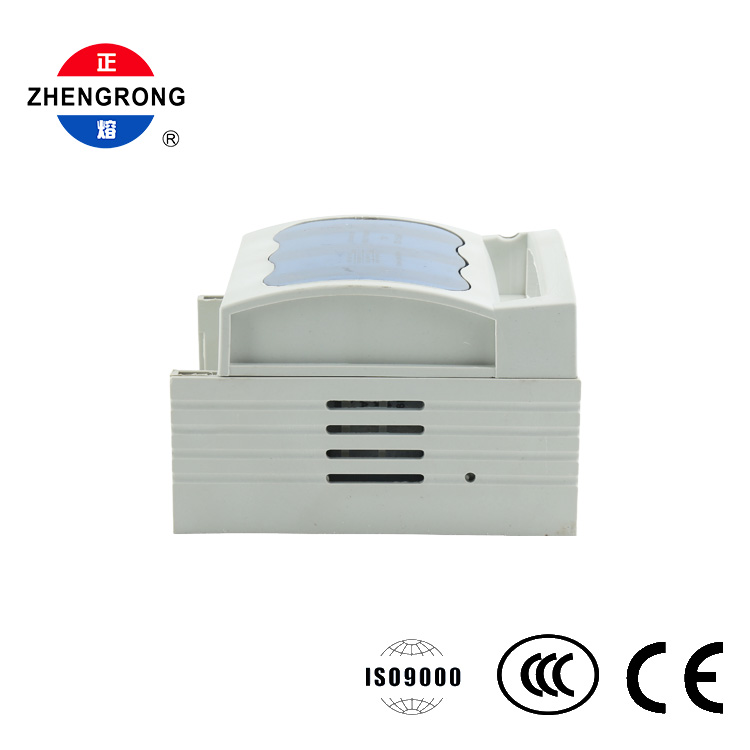

La cubierta estilo cajón se abre para inspeccionar y reemplazar rápidamente los fusibles. La carcasa está moldeada a partir de plástico de ingeniería reforzado ignífugo (grado nailon o PBT) con nervaduras de refuerzo para una alta resistencia mecánica, aislamiento y resistencia al calor.

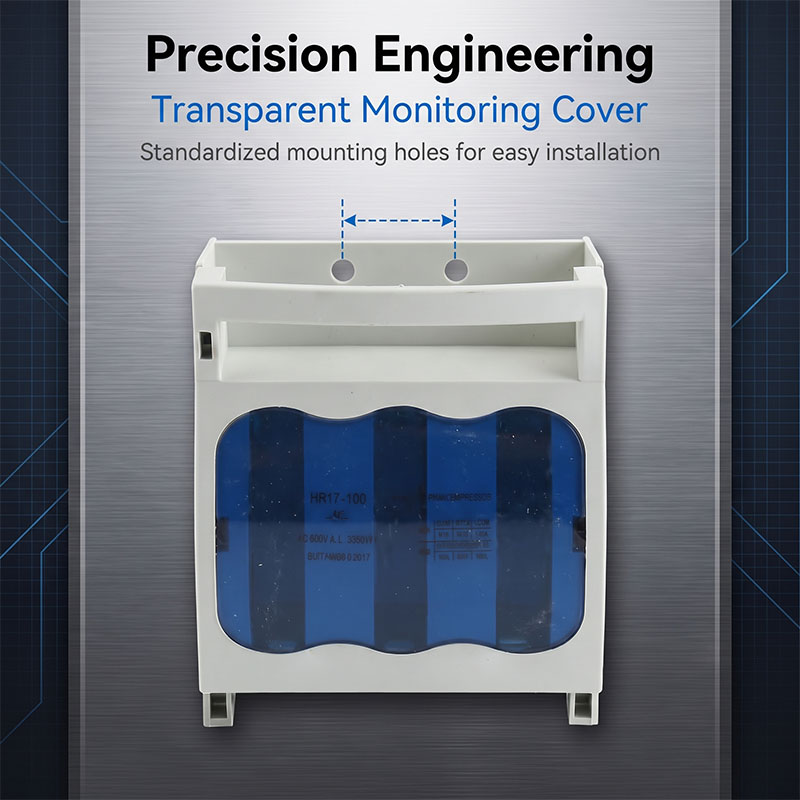

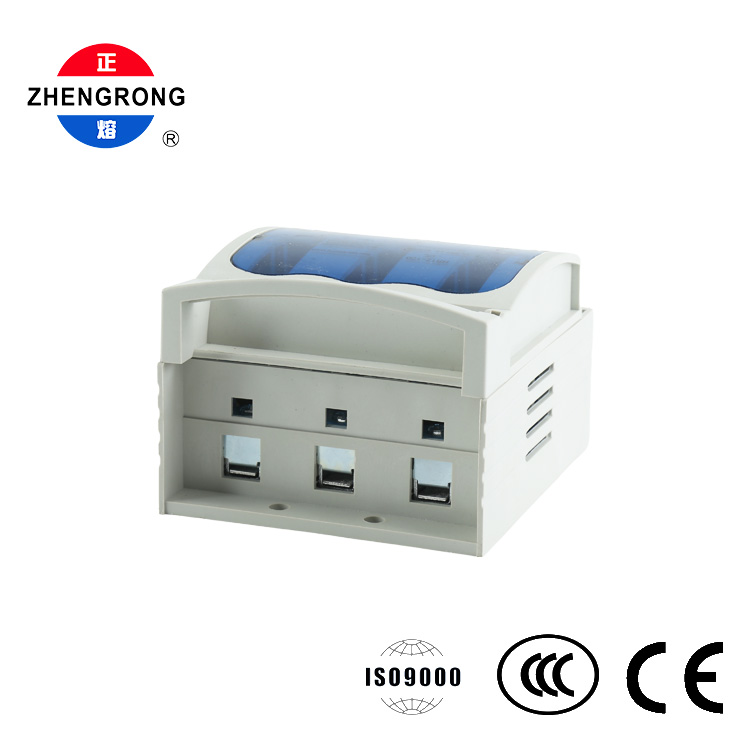

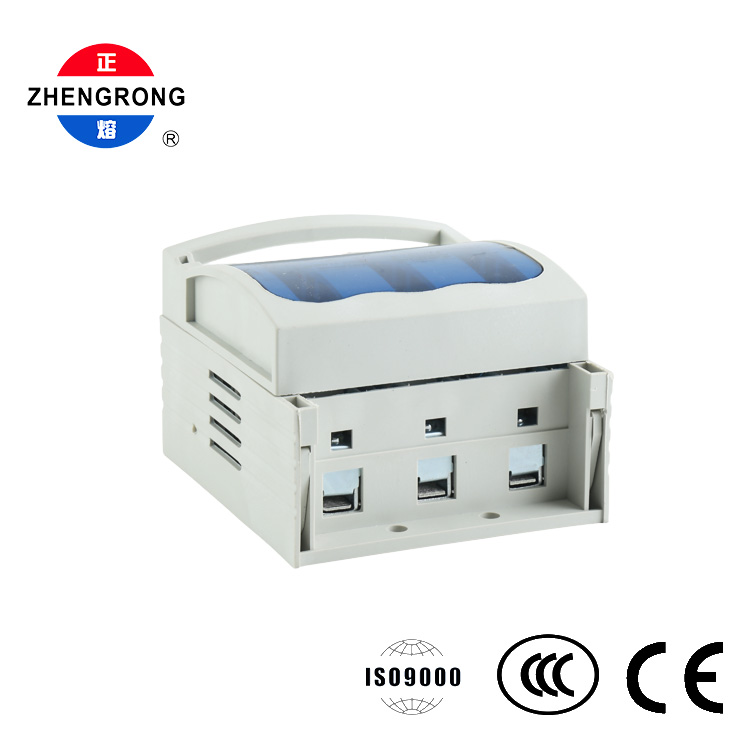

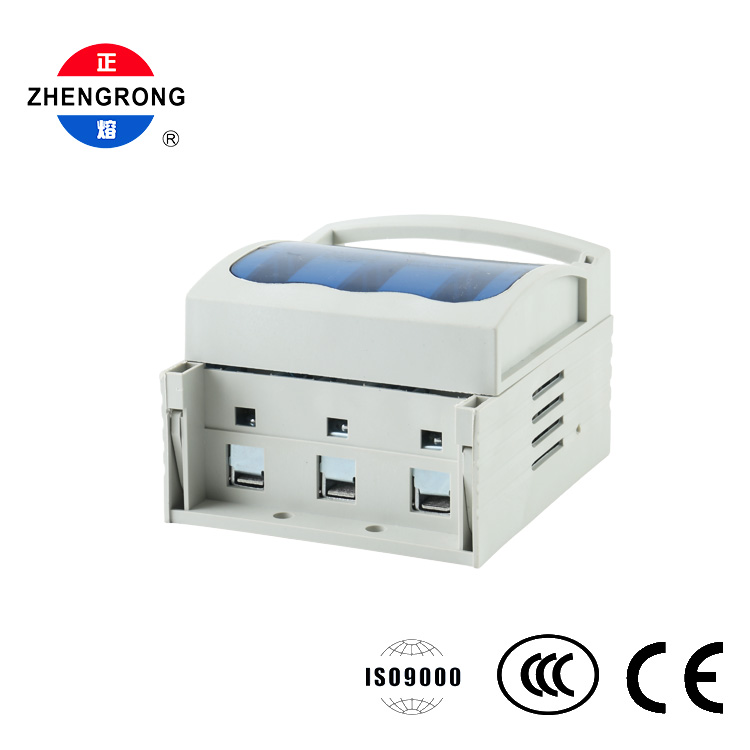

El cableado se realiza a través de tres terminales inferiores con conexiones de abrazadera de tornillo para una fijación de cables segura y de fácil mantenimiento. Para la instalación, la base ofrece dos opciones: clips laterales para montaje en riel DIN estándar de 35 mm o dos orificios circulares para tornillos en la placa base para fijación directa a la placa de montaje del gabinete. Las ranuras laterales y los pestillos también permiten el montaje uno al lado del otro o agregar contactos auxiliares.

Características

Función 3 en 1

● — conmutación de carga, aislamiento y protección contra cortocircuitos en una unidad compacta.

Protección trifásica de 3 polos

● — protección simultánea de todas las fases para cargas trifásicas.

Aislamiento de rotura visible

● — punto de desconexión claro cuando está abierto, lo que garantiza un mantenimiento seguro y un apagado de emergencia.

Ventana azul translúcida

● — estado del fusible visible de un vistazo sin abrir la tapa.

Tirador tipo cajón

● — amplia empuñadura horizontal para un cambio manual cómodo y fiable.

Opciones de montaje dual

● — Clips para riel DIN de 35 mm o fijación con tornillos para una instalación flexible.

Carcasa ignífuga reforzada

● — Plástico de ingeniería de nailon/PBT con nervaduras para mayor resistencia, aislamiento y resistencia al calor.

Terminales seguros con abrazadera de tornillo

● — cableado confiable con fácil acceso para mantenimiento.

Diseño ampliable

● — las ranuras laterales y los pestillos admiten contactos auxiliares y de montaje lado a lado.

Calidad certificada

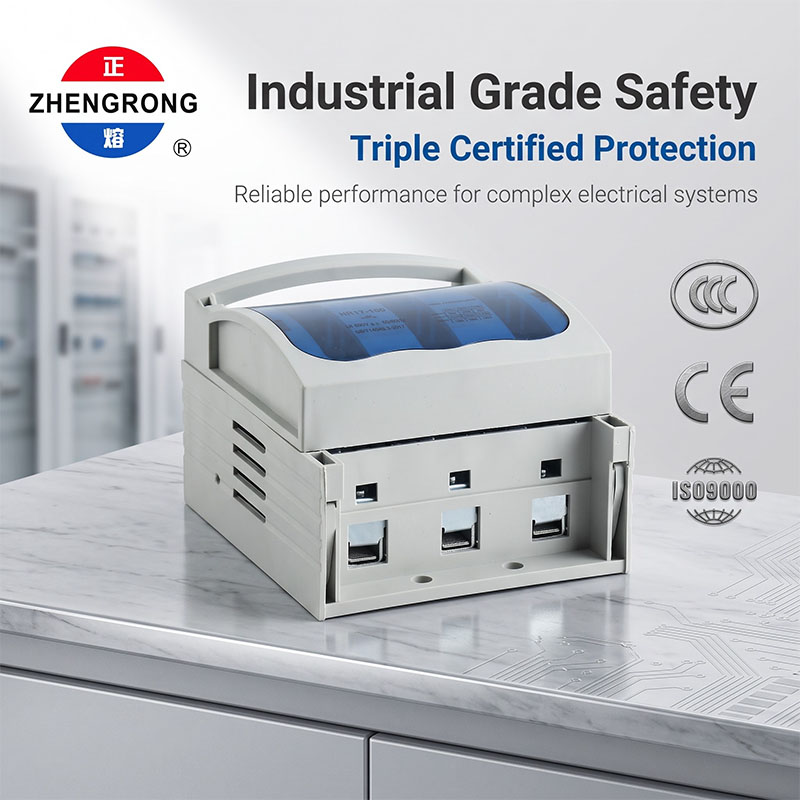

● — Cumple con GB/T 14048.3-2017; Certificado ISO9000, CCC y CE.

● Cajas de distribución de energía y gabinetes de control de fábrica.

● Paneles de distribución principales y protección de circuitos derivados en edificios comerciales.

● Desconexión de alimentación y protección contra cortocircuitos para motores y transformadores.

● Sistemas de distribución de baja tensión en plantas industriales.

● Centros de control de motores

● Aislamiento de mantenimiento y conmutación de emergencia.

● cuadristas, contratistas eléctricos y equipos de mantenimiento de plantas.
