Interruptor-seccionador con fusible de 3 polos 160A 690V Carril DIN

El interruptor-seccionador fusible ZHENGRONG HR17-160 es una unidad modular y compacta para distribución trifásica de bajo voltaje. Realiza cierre/desconexión y aislamiento de circuitos, mientras que los fusibles integrados brindan protección contra cortocircuitos y sobrecargas para equipos posteriores, todo en un solo dispositivo.

El diseño de 3 polos protege las tres fases simultáneamente, con tres posiciones de fusibles internos y puntos de contacto visibles a través de la ventana de inspección. Con una clasificación de 160 A a 690 V~, 50/60 Hz, se adapta a redes de suministro de 50 Hz y 60 Hz en todo el mundo.

Diseño y operación

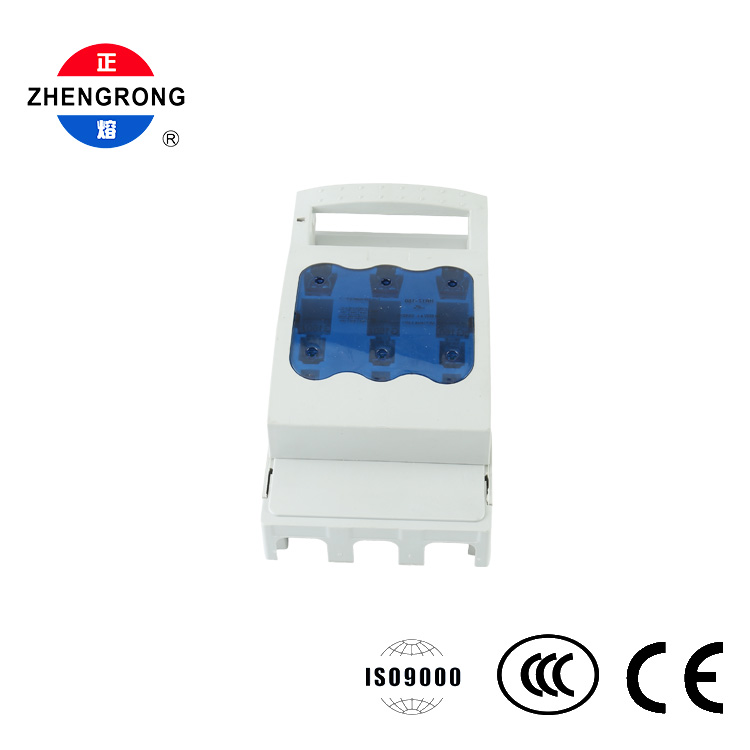

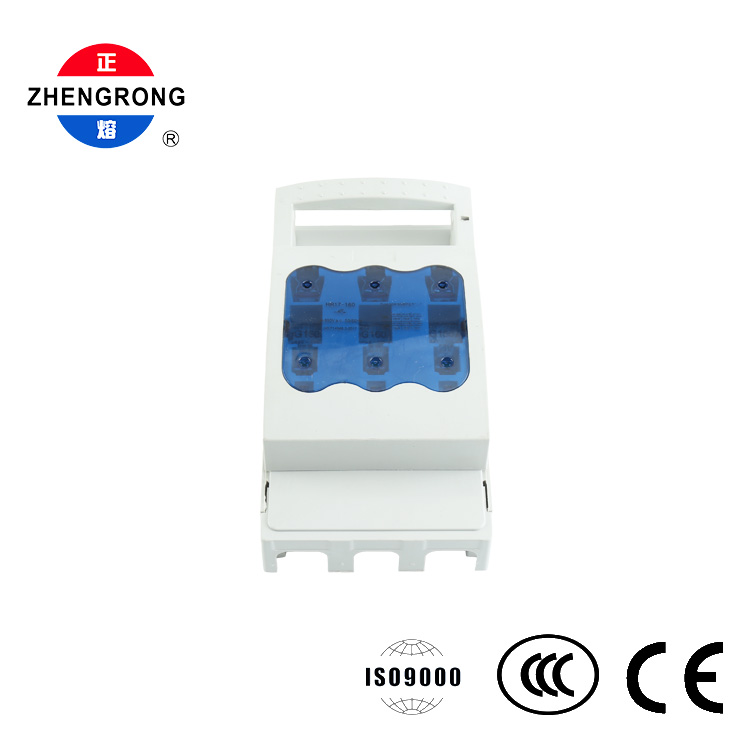

Una manija ancha en la parte superior permite una fácil operación manual de tirar/empujar para abrir/abrir el circuito. La cubierta protectora azul translúcida en el medio permite a los operadores verificar el estado de los fusibles de un vistazo sin abrir la unidad, lo que acelera la inspección y la resolución de problemas. Cuando se abre el interruptor, el seccionador crea una rotura claramente visible, lo que garantiza un aislamiento seguro durante el mantenimiento y el apagado de emergencia. Los conductores internos utilizan contactos de cobre estañado para una conductividad confiable y un bajo aumento de temperatura.

Construcción e instalación

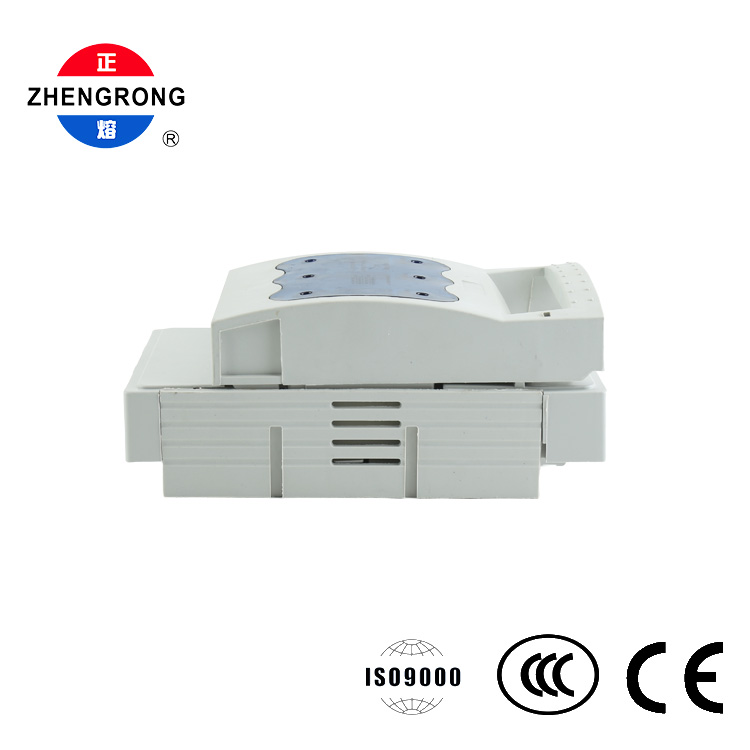

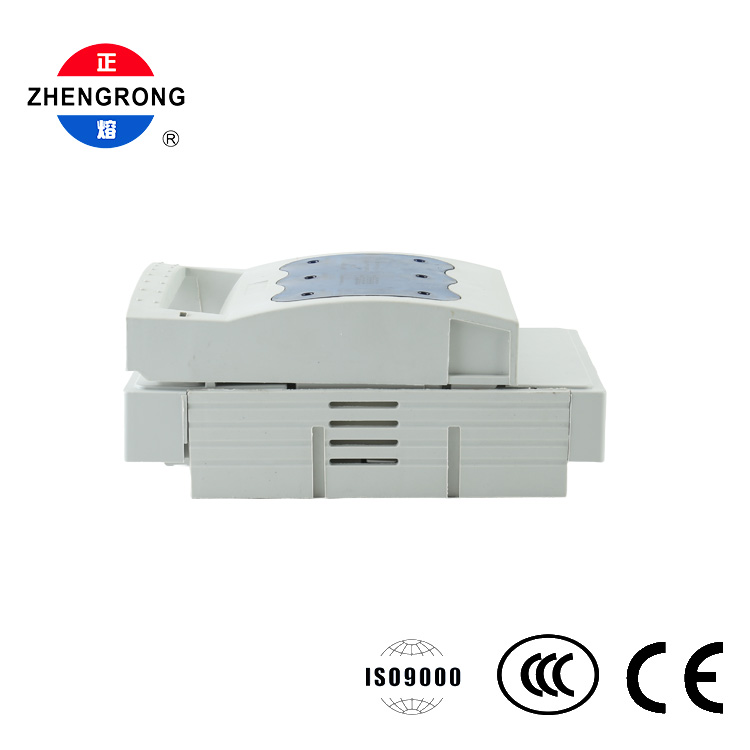

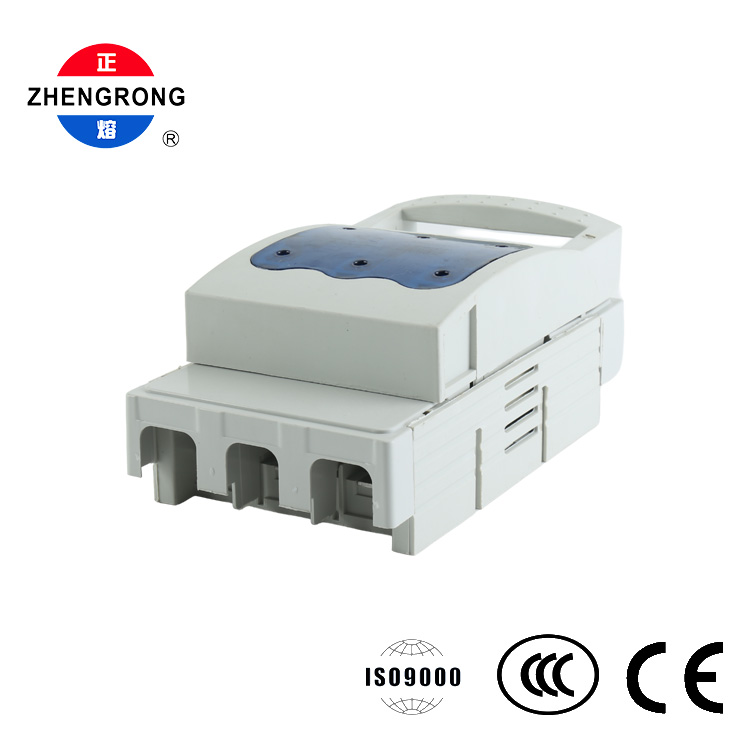

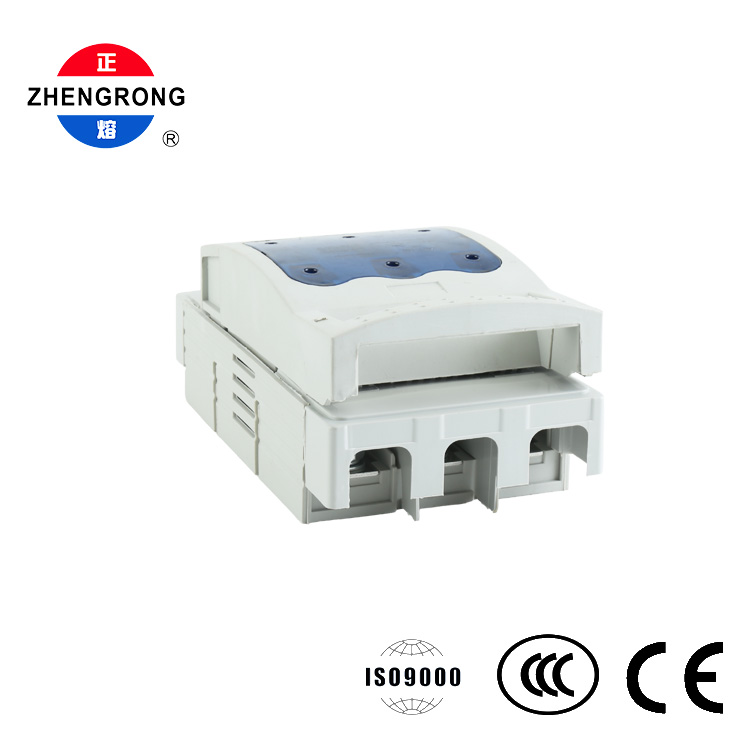

La carcasa está moldeada a partir de plástico de ingeniería ignífugo de alta resistencia (policarbonato o nailon reforzado) con un acabado gris claro, que ofrece excelente aislamiento, resistencia al impacto y al calor. El diseño modular mantiene la unidad compacta y fácil de integrar.

Hay dos opciones de instalación disponibles: montaje en riel DIN estándar de 35 mm mediante clips traseros o fijación con tornillos a la placa de montaje del gabinete, flexible para diferentes diseños de paneles.

Interruptor + aislamiento + protección fusible en una sola unidad

● — circuito de cierre/desconexión, aislamiento y protección contra cortocircuitos combinados, ahorrando espacio y costos.

Protección trifásica de 3 polos

● — protección simultánea de las tres fases para motores y circuitos derivados.

Amplia manija de operación

● — cómodo cambio manual de tirar/empujar con indicación de estado clara.

Ventana azul translúcida

● — estado del fusible visible de un vistazo sin abrir la unidad.

Aislamiento de rotura visible

● — punto de desconexión claro cuando está abierto, lo que garantiza la seguridad del mantenimiento.

Carcasa retardante de llama

● — plástico de ingeniería de alta resistencia con excelente aislamiento, resistencia al impacto y al calor.

Contactos de cobre estañado

● — conductividad estable y bajo aumento de temperatura para un rendimiento confiable a largo plazo.

Opciones de montaje dual

● — Riel DIN de 35 mm o fijación con tornillos para instalación en panel flexible.

Compatibilidad 50/60 Hz

● — nominal de 690 V~, 50/60 Hz para mercados globales.

Calidad certificada

● — Certificación ISO9000, CCC y CE para mercados nacionales y de exportación.

Solicitud

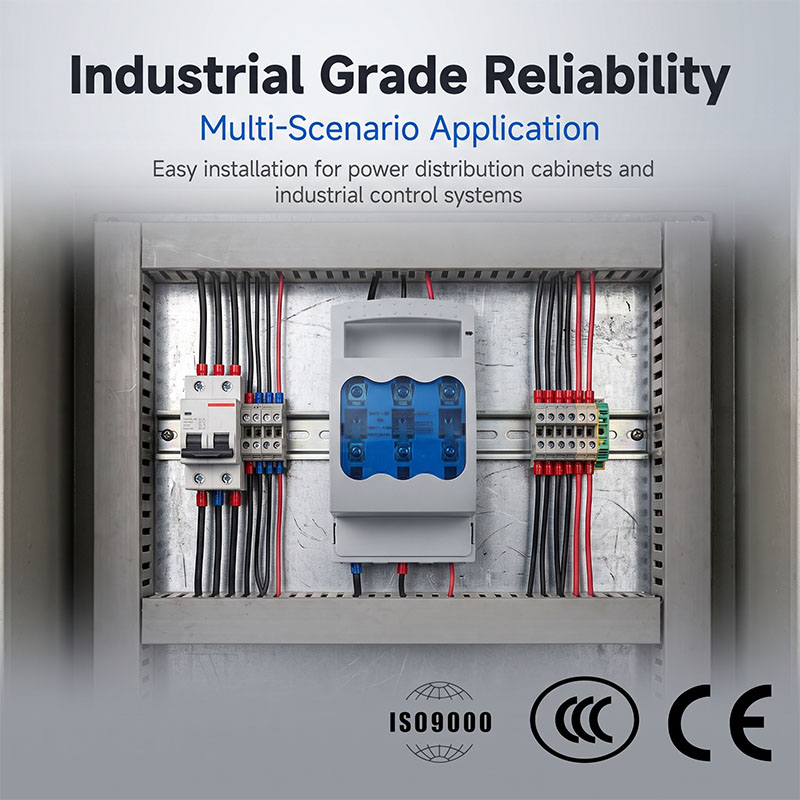

● Sistemas de distribución de baja tensión en plantas industriales y edificios comerciales.

● Cajas de distribución de cables, armarios de distribución de baja tensión y cajas de control de motores.

● Protección del motor y conmutación de circuitos derivados.

● Protección contra cortocircuitos y cierre/desconexión de circuitos derivados

● Protección de entrada de energía para maquinaria y equipo.

● Aislamiento de mantenimiento y conmutación de emergencia.

● cuadristas, contratistas eléctricos y equipos de mantenimiento de plantas.
